1220S全自动插拔力试验机

产品时间:2022-10-19 10:01:51

简要描述:

  全自动插拔力试验机1220S用途:1220S插拔力试验机适用于各种连接器之插入力及拔出力测试,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验,利用Windows视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验

详细介绍

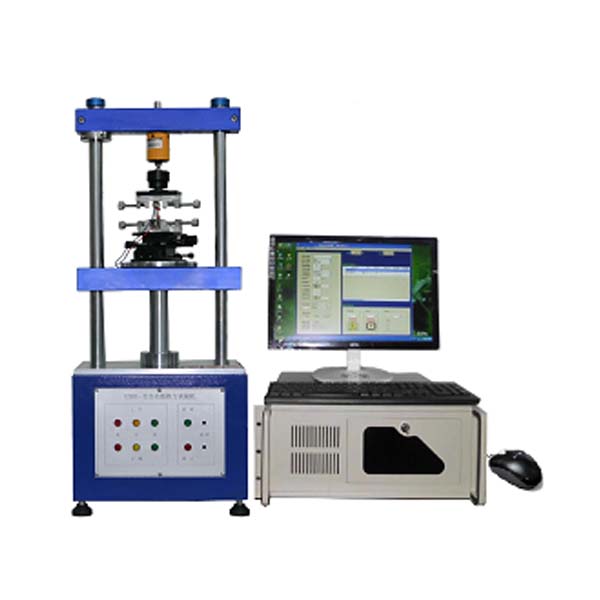

  全自动插拔力试验机1220S

用途:

1220S插拔力试验机适用于各种连接器之插入力及拔出力测试,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验,利用Windows视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验条件、位移、曲线图、寿命曲线图、检查报表等),解决各种连接器测试的夹具问题及测试时公母连接器能自动对准,不会有吃单边的问题。选配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制(荷重行程-阻抗曲线图)

特点

11220S插拔力试验机测试条件皆由电脑画面设定,并可储存。由下拉式菜单勾选设定或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等)。

2、可储存及打印图形(荷重-行程曲线图-荷重衰减寿命曲线图-检验报表)荷重元超负载之保护功能、可确保荷重元不致损坏。

3、同时显示荷重-行程曲线图及寿命曲线图。

4、自动荷重零点检出,并可设定原点检出荷重值。

5、荷重单位显示:N、lb、gf、Kgf可自由切换。

61220S插拔力试验机采用高钢性结构设计,搭配伺服马达,长时间使用下能确保精度,适合一般引张压缩测试及插拔力寿命测试。

测试项目

1、连接器单孔插拔试验

2、连接器插拔寿命试验

3、连接器Normal Force测试

4、连接器整排插拔试验

5、连接器单Pin与塑胶保持力试验

6、可同时与接触阻抗机连线(选购)

7、各种压缩、拉伸破坏强度试验。

技术参数

1、测定最大荷重:50Kg

2、最小分解能力:0.01Kg

3、最大测定高度:150mm

4、最小微调距离:0.01mm

5、测定速度范围:0-150mm/min

6、X轴移动范围:0-75mm

7、Y轴移动范围:0-75mm

8、传动机构:滚珠丝杆

9、驱动马达:日本多摩川伺服马达

10、外观尺寸:420×280×960mm

11、重量:67Kg

12、电源:220V/50Hz

测试报表输出

荷重-行程曲线图、寿命曲线图、测试报表,皆为A4标准纸张规格,且由电脑打印机直接打印。插拔荷重-行程曲线图:可直接显示并储存每次测试之位移与力量值变化。

标准配置

1、1220S主机一台

2、多功能夹具及夹嘴一套

3、整排插拔用自动求心装置一套

4、大型XY移动台一套

5、Normal Force专用治具一套

6、工控电脑一套

71220S插拔力试验机说明书一本

8、保修证一张

主要部件:

传动机构 :日本THK滚珠螺杆

马    达 : 日本多摩川伺服马达

荷 重 元 : 美国传力高精密传感器

移动平台 :精密X-Y平台

接近开关 :台湾FOTEK NPN型

按    钮 :日本和泉 IDEC

夹    具 :自动求心装置  单 PIN保持力夹具

电    脑 :专业工控电脑

显 示 器 :19英寸
