全自动维氏硬度计

产品时间:2020-08-01 16:56:31

简要描述:

自动维氏硬度计和平板电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能。通过内置CCD图像采集系统,在平板电脑上直接显示测试的压痕,触摸屏按键,自动测试维氏硬度值,彻底解决了维氏硬度计用显微镜测量压痕对角线长度的方式。避免了显微镜的光

详细介绍
产品详细信息:

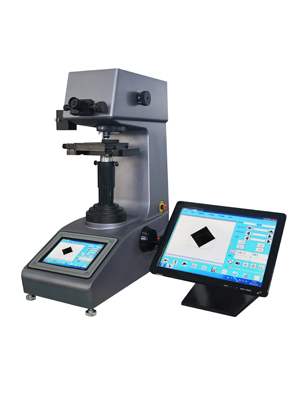

XHVT-5Z/10Z/30Z/50Z/V3.0全自动维氏硬度计

本机特点:

自动维氏硬度计和平板电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能。通过内置CCD图像采集系统,在平板电脑上直接显示测试的压痕,触摸屏按键,自动测试维氏硬度值,彻底解决了维氏硬度计用显微镜测量压痕对角线长度的方式。避免了显微镜的光源给眼睛带来的刺激和视觉疲劳,保护了试验人员的视力。是中国维氏硬度计的一次重大革新。

  1. 采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,显示清晰直观,操作方便。

  2. 内置CCD图像采集系统,压痕显示清晰直观,只需触摸按键即可读取硬度值。

  3. 压头和物镜间自动识别、自动转塔,自动测量维氏硬度值。

  4. 具有硬度标尺转换功能,可在各硬度标尺之间进行换算。

  5. 配置了3组物镜测量,供用户选择。

  6. 系统支持两种语言:中文和英文。

  7. 备有USB接口、VGA接口、网口,硬度值的测试结果,通过USB接口打印输出,连接网络上传共享。

  8. 自动记录测量数据,可生成硬度-深度曲线,保存成WORD或EXCEL文档。

  9. X-Y电动试台,自动对焦,仪器自动测量,完全实现了维氏硬度测试的自动化。

主机简介:

  XHVT-V3.0系列是全新一代的维氏硬度计,采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,触摸屏操作方便快捷,显示清晰直观。内置CCD图像采集系统在平板电脑上可直接显示动态的压痕图像,锁定图像并自动测量维氏硬度值,测量精度高,性能稳定,避免了人为操作误差。硬度计功能齐全,具备了国内先进水平。

  1. 硬度计和电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能,可外接显示器、打印机等输出设备。

  2. 物镜与压头自动识别、自动切换。

  3. 升降丝杆采用蜗轮蜗杆结构,传动平稳。

  4. 数显十字试台,定位、测量更精确。

  5. 手动选取试验力,试验力加载/保荷/卸载过程自动完成。

  6. 内置CCD图像自动测量系统,压痕显示清晰直观,硬度值自动测量。

  7. 具有硬度标尺转换功能,可在各硬度标尺之间进行换算。

  8. 自动记录测量数据,可生成硬度-深度曲线,保存成WORD文档。

技术参数:

型号

XHVT-5Z / 10Z / 30Z / 50Z / V3.0

试验力

kgf, N

XHVT-5Z / V3.0

0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf

1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N

XHVT-10Z / V3.0

0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf

1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N

XHVT-30Z / V3.0

0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf

2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N

XHVT-50Z / V3.0

0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf

4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N

硬度测试范围

1HV~2967HV

试验力施加方法

自动(加载/保荷/卸载)

物镜和压头切换

自动切换

计算机系统

CPU:Intel I5,内存:8G,固态硬盘:128G

摄像头像素

130万

转换标尺

HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW

硬度读取

触摸屏显示压痕、自动读取

数据输出

可生成WORD或EXCEL报告,得到曲线图

物镜

10×,20×,40×

最小测量单位

0.1μm,0.05μm,0.025μm

保荷时间

0~60s

光源

卤素灯光源

X-Y电动试台

尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm

试样最大高度

185mm

压头中心至机壁距离

130mm

电源

AC220V,50Hz

执行标准

ISO 6507,ASTM E92,JIS Z2244,GB/T 4340.2

外形尺寸

560×335×675mm,外箱尺寸650×380×960mm

重量

净重52kg,毛重67kg

配置表:

名称

数量

名称

数量

仪器主机

1台

10× 目镜

1个

10×,20×,40×物镜

各1只

金刚石维氏压头

1只

外置触摸屏显示器

1台

电动十字试台

1个

水平仪

1个

水平调节螺钉

4只

卤素灯12V、15~20W

1个

保险丝1A

2个

螺丝刀

1把

内六角扳手2.5mm

1把

电源线

1根

标准硬度块700~800 HV1

1块

标准硬度块 400~500 HV5

1块

防尘罩

1只

触摸屏遥控器

1个

U盘

1个

鼠标

1个

触摸笔

1只

产品合格证

1份

产品说明书

1份
