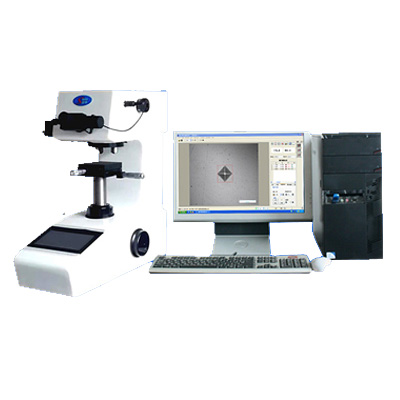

YCH-1000A自动转塔显微维氏硬度计

产品时间:2020-08-01 17:10:15

简要描述:

1、 本软件适用于Xp、win7平台,可配台式计算机和手提式计算机。3、 一键式硬度值测量,方便、准确、快捷。2、 对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试必不可少的分析软件。3、 该软件能控制硬度计的转塔,灯光,保荷时间,

详细介绍

YCH-1000A自动转塔显微维氏硬度计(标配维氏自动捕捉软件)

维氏自动捕捉软件介绍:
1、 本软件适用于Xp、win7平台,可配台式计算机和手提式计算机。
3、 一键式硬度值测量,方便、准确、快捷。
2、 对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试必不可少的分析软件。
3、 该软件能控制硬度计的转塔,灯光,保荷时间,加载荷等,直接用PC机对硬度计发出命令控制,同时硬度计也会按PC机的指令工作。
4、 通过该硬度测量软件可使硬度计主机试验力的选择与计算机同步。
5、 高清晰工业数码摄像头,在计算机显示器上显示清晰的压痕图像,便于硬度的准确测量,同时可以存储。
6、 可测试表面处理层深度及硬度梯度,如渗碳层,淬火层等。
7、 可根据测量数据自动绘出硬度值曲线图及生成测试报告,并可以根据用户的定义生成多条硬化层深度曲线。
8、 可以实现:洛氏HRC、洛氏HRA、表面洛氏HR15N、表面洛氏HR30N、表面洛氏HR45N、维氏HV、布氏HBS、布氏HRW 硬度值之间的标尺互相转换。
9、 本软件可自动修正球面硬度参数。
10、 所有的测量数据和计算结果以及压痕图像都可以生成格式化的图文报告,其报告格式可由用户自行设定,报告可以word格式或Excel格式文档保存。

应用范围:
黑色金属、有色金属、IC薄片、表面涂层、层压金属;玻璃、陶瓷、玛瑙、宝石、薄塑料等;碳化层和淬火硬化层的深度及梯度的硬度测试。

功能特点:
数显显微维氏硬度计,集成了光学成像、机械位移、电子控制、计算机处理等多种最新专业技术,通过高精度度高数镜,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度。这一系统,突破了传统硬度的测试方式,实现了、高精度、高重复性的硬度测试,是材料分析的重要设备。

技术参数:

试验力

gf

10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf

N

0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N

硬度测试范围

1HV~4100HV

执行标准

GBT4340.1,GBT4340.2,ASTM_E92

主机控制方式

触摸

数据保存

主机/U盘

测量精度

≤3%

测试模式

HV/HK

试验力施加方法

自动(加载/保荷/卸载)

物镜和压头切换

自动切换(定位精度0.5um)

转换标尺

HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW

物镜

10× (测量),40×(测量)

目镜

15× 读数显微镜

总放大倍数

150×  , 600×

分辨率

0.03μm

保荷时间

0~60s

摄像头和标定管理

1.500万像素专用于显微镜测量摄像头
2.可用硬度标定块或标定尺两种方法标定摄像头
3.为了提高测量准确度,可对不同试验力分别标定,系统自动载入

硬度值转换、修正、有效验证

1.硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等;
2.硬度修正:可对球面或圆柱面样品测量值进行修正;
3.有效验证:根据测得的硬度值,计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离

数据统计

自动计算硬度的平均值、方差、Cp、Cpk等统计值

自动绘制硬化曲线:

1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线;
2.可绘制HV对XY 的 3D 硬化曲线图

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告;
一个文件保存一个测量的所有数据

测试报告

自动生成WORD或EXCEL文档报表;
标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等

努氏硬度

可设置为努氏硬度测量

断裂韧性

可设置为测量压痕断裂韧性

其他功能

包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;文档标注可在图像上输入文字、清单、和图片等

光源

卤素灯光源

X-Y试台

尺寸: 100×100mm; 行程: 25×25mm; 分辨率: 0.01mm

试样最大高度

110mm

压头中心至机壁距离

98mm

电源

AC220V,50Hz

执行标准

ISO 6507,ASTM E384,JIS Z2244,GB/T 4340.2

外形尺寸

480×325×545mm,外箱尺寸600×360×800mm

重量

净重31kg,毛重44kg

配置表:

名称

数量

名称

数量

仪器主机

1台

10×数显测微目镜

1只

金刚石维氏压头

1只

物镜

2只

电动十字试台

1个

电源线

1根

水平调节螺钉

4只

水平仪

1个

保险丝1A

2个

卤素灯12V、15~20W

1个

产品合格证

1份

产品说明书

1份

测量软件SHYQ_V1.0C

1件

品牌电脑

1台

500万像素 USB2.0 相机

1个
