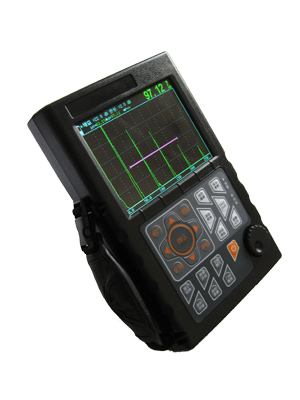

JUT600 数字超声波探伤仪

产品时间:2020-08-01 15:40:30

简要描述:

JUT600数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备

详细介绍

一、概述:
JUT600数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

二、主要功能:
  ●高精度定量、定位,满足了较近和较远距离探伤的要求;
  ●近场盲区小,满足了小管径、薄壁管探伤的要求;
   ●自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”;
  ●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
  ●自由切换三种标尺(深度d、水平p、距离s);
  ●自动增益、回波包络、峰值记忆功能提高了探伤效率;

自动录制探伤过程并可以进行动态回放;(无限时)
  ●φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
  ●300个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
  ●可自由存储、回放500幅A扫波形及数据;
   ● DAC、AVG、TCG曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
  ●14个内置探伤标准可调出。
  ●可以自由输入任意行业标准;

发射脉冲宽度和强度可调;
  ●B扫描功能,清晰显示缺陷纵截面形状
  ●与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告;
  ●IP65标准铝镁合金外壳,坚固耐用,防水防尘,抗干扰能力极佳;
  ●利用PC端通讯软件可以升级仪器系统的功能;
  ●26万色真彩屏超高亮显示,亮度可调,适合强光、弱光的工作环境;
  ●高性能安全环保锂电池供电,可连续工作8-10小时。
  ●实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
  ●掉电保护,存储数据不丢失;
  ●探伤参数可自动测试或预置;
  ●数字抑制,不影响增益和线性;
  增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正;
  ●PC端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标;

三、重要辅助功能:
  ●角度和K值两种输入方式
  ●回波次数分析
  ●电源状态指示
  ●闸门声光报警
  ●DAC声光报警
  ●屏幕的冻结和解冻
  ●时钟显示
  ●休眠和屏保

四、技术参数:

  扫描范围:          0~6000mm钢纵波
  工作频率:          0.4MHz~20MHz
  垂直线性误差        ≤3%
  水平线性误差        ≤0.1%
  增益                120dB
  灵敏度余量          >62dB(深200mmΦ2平底孔)
  分辨力              >40dB(5N20)
  动态范围            ≥32dB
  噪声电平:          <8%
  硬采样频率          320MHz
  重复发射频率        100~1000HZ
  声速范围            100~18000(m/s)
  工作方式            单晶探伤、双晶探伤、穿透探伤
  数字抑制            (0~80)%,不影响线性与增益
  工作时间            连续工作10小时以上(锂电池)
  环境温度            (-20~70)℃(参考值)
  相对湿度            (20~95)% RH
  外型尺寸            238×155×46(mm)
  重量                1.0KG

五、标准配置 :

1.  主机                         1

2.  直探头                       1

3.  斜探头                       1

4.  9V电源适配器                 1

5.  探头连接线                   2

6.  产品包装箱                   1

7.  使用说明书                   1

8.  合格证、装箱卡、保修卡       1
