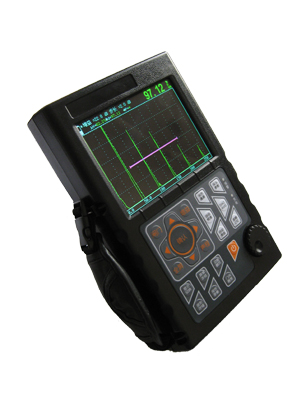

JUT500 数字超声波探伤仪

产品时间:2020-08-01 15:41:11

简要描述:

JUT500数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备

详细介绍

一、概述
   JUT500数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
二、主要功能:

  高精度定量、定位,满足了较近和较远距离探伤的要求;

  近场盲区小,满足了小管径、薄壁管探伤的要求;

   自动校准:一键式自动校准,操作非常便捷,自动测试探头的零点“K前沿及材料的声速;

  自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);

  自由切换三种标尺(深度d、水平p、距离s);

  自动增益、回波包络、峰值记忆功能提高了探伤效率;

  自动录制探伤过程并可以进行动态回放;(无限时)

  φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;

  100个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;

  可自由存储、回放500A扫波形及数据;

    DACAVGTCG曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;

  14个内置探伤标准可调出。
  可以自由输入任意行业标准;

  发射脉冲宽度和强度可调;

  B扫描功能,清晰显示缺陷纵截面形状
  与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告;

  IP65标准铝镁合金外壳,坚固耐用,防水防尘,抗干扰能力极佳;

  利用PC端通讯软件可以升级仪器系统的功能;

  26万色真彩屏超高亮显示,亮度可调,适合强光、弱光的工作环境;

  高性能安全环保锂电池供电,可连续工作8-10小时。

  实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;

  掉电保护,存储数据不丢失;

  探伤参数可自动测试或预置;

  数字抑制,不影响增益和线性;

  增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正;

  PC端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标;

三、重要辅助功能:

  角度和K值两种输入方式

  回波次数分析

  电源状态指示

  闸门声光报警

  DAC声光报警

  屏幕的冻结和解冻

  时钟显示

  休眠和屏保

四、技术参数:

   扫描范围:            010000mm钢纵波

   工作频率:            0.4MHz20MHz

   垂直线性误差          3%

   水平线性误差          0.1%

   增益                  110dB

   灵敏度余量            62dB(深200mmΦ2平底孔)

   分辨力                40dB5N20

   动态范围              32dB

   噪声电平:            8%

   硬采样频率            320MHz

   重复发射频率          100~1000HZ

   声速范围              10015000m/s

   工作方式              单晶探伤、双晶探伤、穿透探伤

   数字抑制              080%,不影响线性与增益

   工作时间              连续工作10小时以上(锂电池)

   环境温度              -2070)℃(参考值)

   相对湿度              2095% RH

   外型尺寸              238×155×46mm

   重量                  1.0KG

五、标准配置 :

   1.  主机                         1

   2.  直探头                       1

   3.  斜探头                       1

   4.  9V电源适配器                1

   5.  探头连接线                   2

   6.  产品包装箱                   1

   7.  使用说明书                   1

   8.  合格证、装箱卡、保修卡       1
