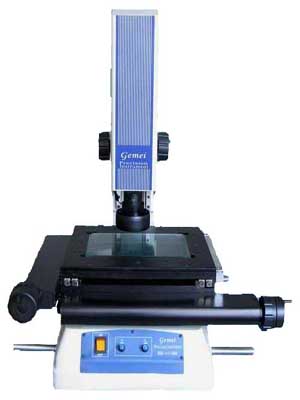

GM2010二次元影像测量仪

产品时间:2020-08-01 16:04:17

简要描述:

GM2010影像测量仪的外观设计新颖,线条结构理想大方。

详细介绍

产品介绍:
GM2010影像测量仪的外观设计新颖,线条结构理想大方。三轴采用优质进口导轨,移动工作台时平稳性高。本机配备高性能的影像测量操作系统(也可以升级成2.5D测量软件),整个测量的过程只需通过鼠标来完成。表面成像效果格外清晰,特别适用于塑胶产品和冲压件表面盲孔的测量,本机结合光、机、电一体将工件摄入电脑图像处理并放大20到125倍,显示于屏幕上,可以直接拍照存档或做表面观察、量测、绘图,其测量数据可做spc统计,制成excel报表,word文档处理数据,绘制图档可以转成autocad应用,autocad图形也可以调入电脑软件中与工件对比,制成资料,可以在电脑上储存、列印,更可透过网络进行传送。

影像测量仪应用:
适用于机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、塑料件、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业。

影像测量仪技术参数:
工作台:
金属台尺寸(mm): 404×228
玻璃台尺寸(mm): 260×160
运动行程 (mm): 200×100
仪器重量(kg):110
外型尺寸{长×宽×高(mm)}: 756×540×860

测量与瞄准系统:
摄影机:彩色1/2"CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:18~120X
物方视场:7~1.1mm
Z轴升降:150 mm
工作距离:108mm
数显分辨率:1um
X、Y坐标测量示值误差≤(3+L/200)um
照明:表面光源与透射光源均用LED,亮度可调 电源: 220V(AC),50HZ,30W

影像测量仪软件:
1、多点测量点、线、圆、弧、椭圆、矩形,提高测量精度。
2、组合测量、中心点构造、、交点构造、中点构造、线构造、圆构造、角度构造。
3、坐标平移和坐标摆正,提高测量效率。
4、巨集指令,同一种工件批量测量更加方便快捷。
5、测量数据直接输入到Auto CAD中,成为完整的工程图。
6、测量数据可转换到办公文档office。
7、记录用户程序、编辑指令、教导执行。
