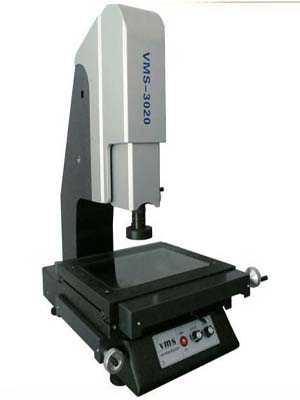

VMS手动型二次元影像测量仪

产品时间:2020-08-01 16:05:02

简要描述:

VMS手动型二次元影像测量仪(底坐立柱为大理石)

详细介绍

VMS手动型二次元影像测量仪(底坐立柱为大理石)

影像测量仪简介:
  ◆VMS标准款手动型二次元影像测量仪,是我公司专业研发生产的一款标准款2D光学影像测量仪;
  ◆本司为追求光学领域之高精度测量,特别采用全大理石结构产品(底座,立柱,动工作台均采用高精度花岗石 ,两层设计,精密级V型导轨,让产品拥有极高的稳定性能及刚性)
  ◆本司光学影像测量仪不仅于结构方面优于同行产品,更注重软件功能全面性及稳定性,更难能可贵的是价格的优惠性已触及行业底端,极高的性价比让您的选择更加充满信心!

手动型二次元影像测量仪特点:
  ◆产品结构之稳定性和刚性,底座、X、Y轴均采用“济南青” 纯天然花岗石(化学性能稳定,不易风化,能耐酸、碱及腐蚀气体的侵蚀,永不变形、永不生锈);
  ◆三轴摩擦精度传动,灵敏可靠,无背隙,并能快速移动;
  ◆高品质光学系统及高分辨率CCD,能确保清晰的测量画面;
  ◆可调LED环形表面光源,实现大角度照明,避免工件受热变形;
  ◆由精密光学尺与数据处理器组成数字元测量及数据处理系统;
  ◆可选配Reishaw或TESA接触式探针实现三维尺寸测量。

手动型二次元影像测量仪技术参数:

产品型号

VMS-2010

VMS-3020

X/Y/Z轴行程(mm)

200×100×150

300×200×150

玻璃台尺寸(mm)

260×160

360×260

外形尺寸(W×L×Hmm)

650×485×930

820×580×1100

产品结构材料

底座,立柱,移动工作台均采用高精度花岗石

照明系统

表面光源与透射光源均用LED,亮度可调

CCD摄像机

标准款型VMS系列采用1/3″彩色CCD; VMSN系列采用日本索尼1/2″彩色CCD

放大倍率

Step Zoom光学放大率:0.7--4.5X,影像放大率:30--225X

X,Y轴测量精度

(3+L/200)um

光学尺解析度

0.001mm

重复性

0.002mm

操作方式

手动

电源

220V(AC) / 50HZ

推荐环境温湿度

温度:19°--24°,湿度:45%--75%

保修期

一年

选购件

组装电脑、品牌电脑、仪器桌

备注

VMS为标准款型(标准款配置), VMSN为增强型(选用日本索尼CCD及美国NAVITAR变焦物镜)

手动型二次元影像测量仪软件功能介绍

  ◆软件与EXCEL,WORD无缝连接,可实现测量数据的直接报表输出;
  ◆可实现AutoCAD工程图互换,直接判别与工程图之间的误差,可制作工件到AutoCAD图形的逆向工程图;
  ◆ 多种同样模式处理,同种图形的不同种描绘形式,适合各种情况下的工件测量;
  ◆ 拥有全览和放大全览图功能,并且可以任意缩放,也可以在全览图直接修改和标注,几乎拥有CAD的功能;
  ◆ 强大的描绘功能,通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快,测量更加精准,而且拥有精典的十字线测
量,输入描绘直线,点,圆以及精确取R角功能;
  ◆ 丰富人性化的标注功能,能在实时影像和虚拟影像中进行所有二维尺寸,公差方面的标注;
  ◆ 多元化的座标设定方式,包括座标平移,座标旋转,两点决定X轴,两点决定Y轴,三点确定座标;
  ◆ 完美的自控系统,能根据需要调整小数点位数,报表信息和图元信息的选择性输出;
  ◆ 独一无二的精准测高功能,最大倍数测高精度可达5微米以内;
  ◆ 地图拍摄功能,能将工件全图拍下,并能进行虚拟测量和保存高清淅图片;
  ◆ 简单方便精准的比例尺较正功能,能在取比例尺的同时自动较正CCD;
  ◆ 完美的地图导航功能,可以快速找到所要测量工件的位置;
  ◆ 专利的图纸比对功能,让手动机做自动测量,让测量速度更快,精度更高。
