二次元影像测量仪
当前位置: 首页 > 其他产品 > 二次元影像测量仪

CNC全自动影像测量仪

产品时间:2020-08-01 16:05:45

简要描述:

本全自动CNC影像测量仪采用双重死循环运动控制,电机在高速运动时具有精确的定位性能

详细介绍

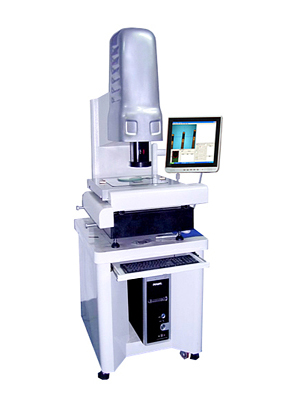

CNC全自动影像测量仪介绍:
本全自动CNC影像测量仪采用双重死循环运动控制,电机在高速运动时具有精确的定位性能
采用本公司开发的嵌入式模块控制电机,提高了电机响应速度,还简化了仪器与PC机界
面,PC机与仪器通过USB线S端子线连接
采用花岗岩底座和立柱,外观简洁大方。
表面光由独立LED光源组成,每一组均为恒流源驱动,连续可调配有我公司专用的CNC软件,大大提高测量效率
全自动影像测量仪规格参数:

仪器型号

VMS-3020CNC

VMS-4030CNC

VMS-5030CNC

金属台尺寸(mm)

506×356

606×466

700×450

玻璃台尺寸(mm)

350×280

450×350

550×350

X/Y/测量行程(mm)

300×200

400×300

500×300

仪器重量(kg)

140

240

290

外型尺寸

770×590×1100

950×700×1100

970×670×940

测量与瞄准系统
摄影装置:原装日本SONY 彩色1/2”CCD   美国NAVITAR镜头
(标准配备)变焦物镜倍率:0.7X-4.5X   总倍放大率:30X-230X
物方视场:10.6~1.6MM
Z坐标升降行程:(MM):150(调焦)   工作距离(MM):108
X、Y、Z数显分辨率:0.0005 mm     X、Y坐标示值误差:≤(3+L/200)mm
照明: 表面光源与透射光源均用LED,48组可编程
功能介绍:
1.该仪器使用教导式程序编辑,在量测过程中自动纪录撰写,量测完成则程序亦编辑完成。程序可被储存、呼出及再执行。您亦可输入DXF档案到MCLNS并快速转换成MCLNS可执行的程序。
2.可自动纪录量测结果——量测完成后,您可通过量测信息及影像工具获得您想要的资料,或计算、重组及储存这些资料。
3. 自动测量:可按客户自行设定的程序自动测量出产品尺寸,测量值可自动转到EXCEL生成统计报表。
4. 自动控制:以软件控制测量仪的工作台面移动方向,使测量更方便。
5. 自动测量重复操作次数:测量同一产品所要检测的尺寸,设置自动测量的重复次数,则不需要每次重复绘图、标注,节省了时间。
6. 光学对焦: 由计算机判定每次的对焦面,以保证变换焦距时测量的重现性及精准度。(重现性及精准度在 2ΜM 之内)
7. 地图”窗口: 可把所拍的工件局部照片精密的整合成工件全图,并保存为高像素的
照片。还可打开以前所拍的地图,直接进行绘图、标注、修改等操作。
8. 抄数: 可将产品外形描出,描出的图形可转入AUTOCAD形成工程图。
9. 形位公差: 真圆度,真直度,同心度,可计算出产品上圆形真圆度、直线边真直度及
两圆心的同心度。
