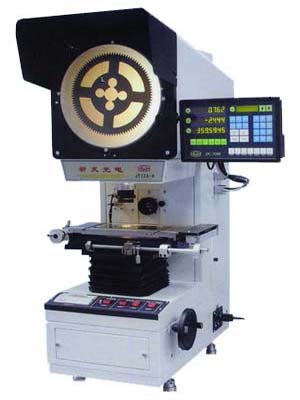

JT12A-Bφ300 测量投影仪

产品时间:2020-08-01 16:07:17

简要描述:

本机是国内著名军工企业生产,测量精度最高的投影仪,精度可以达到0.003mm,有多年的测量投影仪和工业投影仪生产经验,本机广泛应用于钟表,冲压,电子,五金加工等行业

详细介绍

本机是国内著名军工企业生产,测量精度最高的投影仪,精度可以达到0.003mm,有多年的测量投影仪和工业投影仪生产经验,本机广泛应用于钟表,冲压,电子,五金加工等行业
测量投影仪特点:
光学投影屏成像为正像,符合光学测量习惯;
高低两档不同的透视照明,适应不同工件的测量要求;
非球面聚光镜照明系统,让投影屏视场明亮匀称,减少测量误差,精度更有保证;
采用进口飞利浦长寿命卤钨灯,满足长时间使用的需求;
轴流风机双向散热,提供超强散热能力,可以增加投影仪的光源系统的使用寿命;
带有多功能数据处理器,液晶显示,比普通的LED显示更加高档;
产品用途:
本仪器是光、机、电、算一体化的精密测量仪器,广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间,能高效地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。
技术参数:
投影屏
->投影屏尺寸:φ300mm ->投影屏旋转范围:0°~360°
->旋转角度显示当量:1′ ->旋转角度准确度:6′
工作台:
工作台尺寸:340mm×152mm
->X坐标行程:0~150(mm),显示当量0.001(mm)
->Y坐标行程:0~50(mm),显示当量0.001(mm)
->Z坐标行程:0~80(mm)(调焦行程)
->仪器准确度:(4+L/25)μm,式中L为测量长度,单位:mm
->工作台承重:4kg
物 镜:
->物镜放大倍数 10× 20× 50× 100×
->物方视场(mm) φ30 φ15 φ6 φ3
->物镜工作距离(mm) 75 69.6 27 26
->放大倍率误差:0.08%
数据处理器功能:
->多点采集确定直线和圆 ->各几何元素预置设定
->以组合方式确定各几何元素 ->具有坐标旋转、坐标平移功能
->Z轴可设定为传感器长度值或编码器角度值 ->极坐标、直角坐标转换功能
->具有误差修正功能 ->RS232输出功能
->停电记忆功能 ->各几何元素可存储、调用
仪器使用环境:室温20℃±5℃,相对湿度不应超过60%
照明光源:透射照明12V/100W卤钨灯 反射照明24V/150W卤钨灯
外形尺寸:480X780X1150(mm)
电源说明:仪器额定电压为220V/110V,频率50HZ/60HZ,额定功率440W
主机重量:135kg
