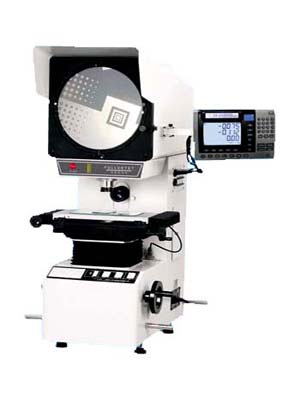

JT-3015 光学投影仪

产品时间:2020-08-01 16:07:56

简要描述:

光学投影仪是机、电、光学一体化的精密高效测量仪器,用于对高精度工件作尺寸、长度、形状、轮廓放大后投影检查、测量比对。本机是通过纯光学镜头对工件进行放大测量,成像无任何数字模拟输出。影像效果清晰,测量精度高。

详细介绍

光学投影仪是机、电、光学一体化的精密高效测量仪器,用于对高精度工件作尺寸、长度、形状、轮廓放大后投影检查、测量比对。本机是通过纯光学镜头对工件进行放大测量,成像无任何数字模拟输出。影像效果清晰,测量精度高。

产品应用:

机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

产品特点:
本机采用模拟日光照射效果,测量人员不会在测试的过程中出现眼睛疲劳;
此投影仪Z轴升降采用导轨的传送方法,提高了其机身的稳定性及耐久性
成像清晰、方便量测测量示值误差可达(3+L/100)um, L为被测量长度(单位:mm);
仪器配有专用脚踏开关,数据输出和采样十分方便
在透射光照明下,轮廓测量误差小于0.08%。
多功能数据处理器系统,现已升级成大液晶屏数字显示处理器。

技术参数:

工作台
金属工作台尺寸:340×152mm
玻璃台面尺寸:180×70mm
X坐标行程:150mm
Y坐标行程:50mm
Z坐标行程(调焦用):90mm
X,Y坐标数显解析度:0.001mm
轴向测量精度:(3+L/100)μm

投影屏
投影屏尺寸(mm):直径315mm
投影旋转范围:0-360度
旋转角度数显解析度:1′或0.01度
平面及表面轮廓精度:0.08%

投影仪物镜

放大倍率

10X

20X

50X

物方视场范围(直径)

30mm

15mm

6mm

物方工作距离

73mm

35mm

15mm

数据处理系统:JT多功能数据处理系统
仪器照明:透射与反射照明光源均为24V,150W卤素灯
仪器电源:110/220V(AC),50/60HZ,总功率400W
冷却方式:强制风冷(3支轴流风扇)
外形尺寸长×宽×高(mm):730×550×1060
仪器重量(单位:KG):170
显示轴数:X,Y轴为线性电子尺、A轴为角度编码器
分辨率:0.001mm(X,Y轴)/0.01度(A轴)
坐标显示:X,Y坐标/极坐标显示

数据处理器功能
99组几何测量结果记忆,10组测量坐标
误差修正功能、线性误差修正、非线性误差修正
数据输出接口、RS-232C数据输出接口
几何测量功能、三点(多点)求圆、两点求线、点测量距离计算、四点求角两线相交的点与角度、点线垂直测量
